드론 촬영물 사진으로 3D 건물 모델링 출력
1. 개요
드론을 이용한 3D 건물 모델링은 항공 촬영을 통해 건물의 구조를 정확하게 디지털화하는 과정입니다. 이 기술은 건축, 부동산, 도시 계획 및 게임 개발 등 다양한 분야에서 활용됩니다.
2. 준비 단계
드론 선택: 고해상도 카메라를 탑재한 드론 사용
촬영 계획: 건물의 모든 면을 균등하게 촬영할 수 있도록 비행 경로 설정
소프트웨어 선택: 3D 모델링 및 사진 측량(Photogrammetry) 소프트웨어 준비
3. 사용 드론
3D 모델링을 위한 드론 촬영에는 고정밀 GPS 및 고해상도 카메라를 갖춘 드론이 필요합니다.
사용되는 드론은 다음과 같습니다:
DJI Phantom 4 RTK: RTK 기술을 활용한 고정밀 항공 촬영 지원
DJI Mavic 3 Enterprise: 컴팩트한 크기와 강력한 카메라 성능을 갖춘 산업용 드론
DJI Mavic Pro: 휴대성이 뛰어나고 고해상도 촬영이 가능한 드론

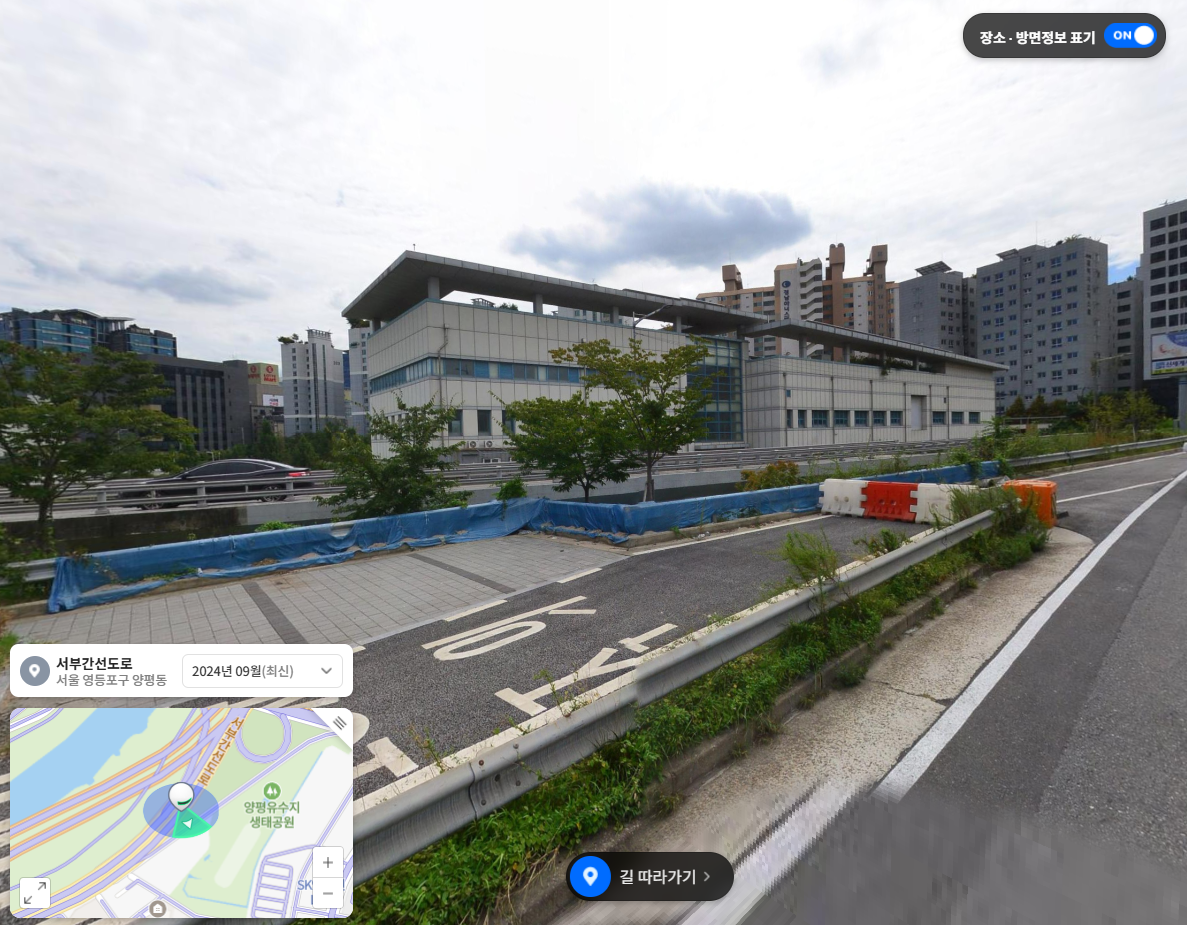

양평빗물펌프장 유수지 (로드뷰)

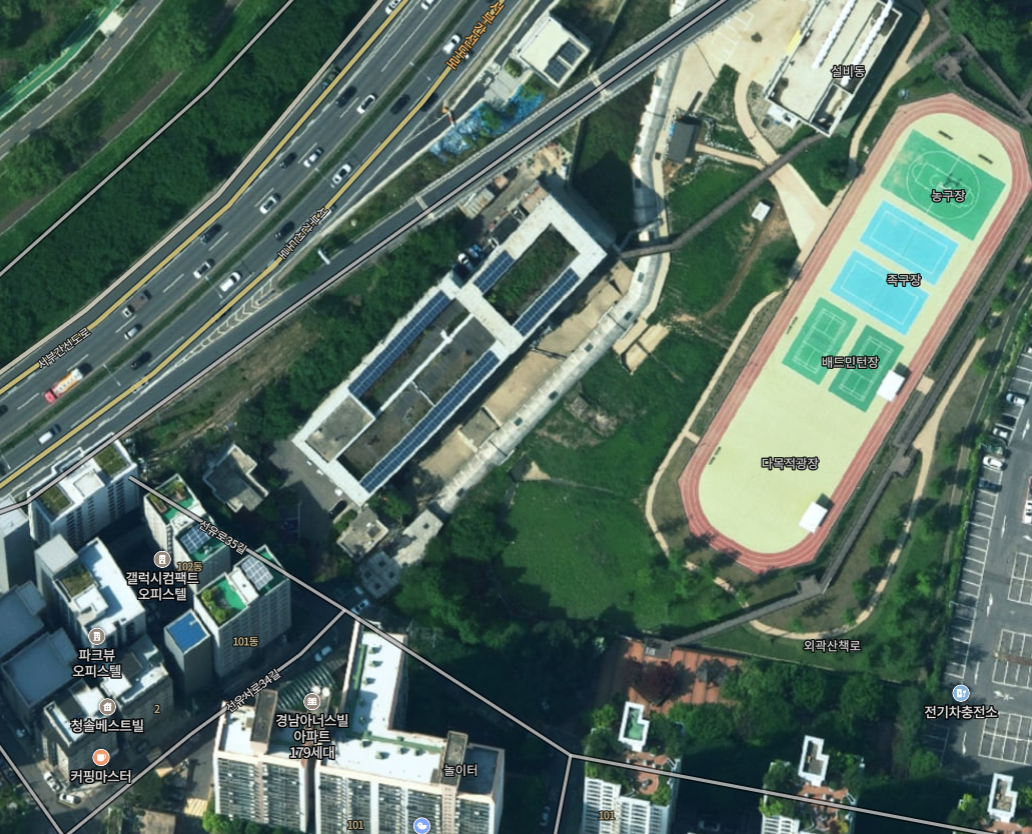

양평빗물펌프장 유수지 (항공뷰)
4. 촬영 과정
비행 설정: 안정적인 GPS 신호를 확보하고, 장애물 감지를 통해 안전한 비행 환경 조성
이미지 촬영: 일정한 간격으로 다각도에서 고해상도 사진 촬영 (중첩 비율 60~80% 권장)
데이터 수집: 촬영된 이미지와 위치 정보(GPS 및 RTK 데이터) 확보

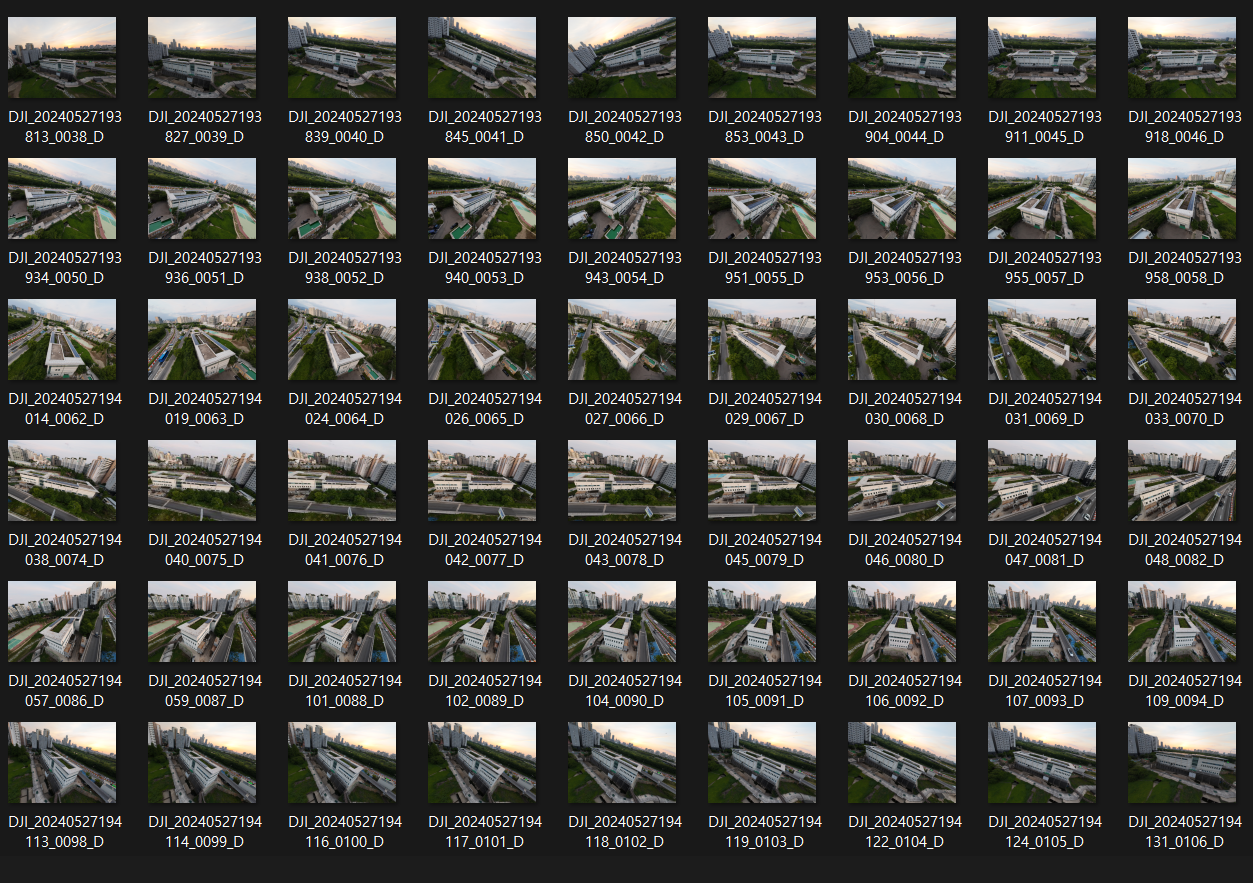

총 153장의 건물 다각도 촬영본
5. 3D 모델링 프로세스
사용된 소프트웨어: DJI TERRA
데이터 정리 및 보정: 촬영한 이미지를 정렬하고 품질 확인

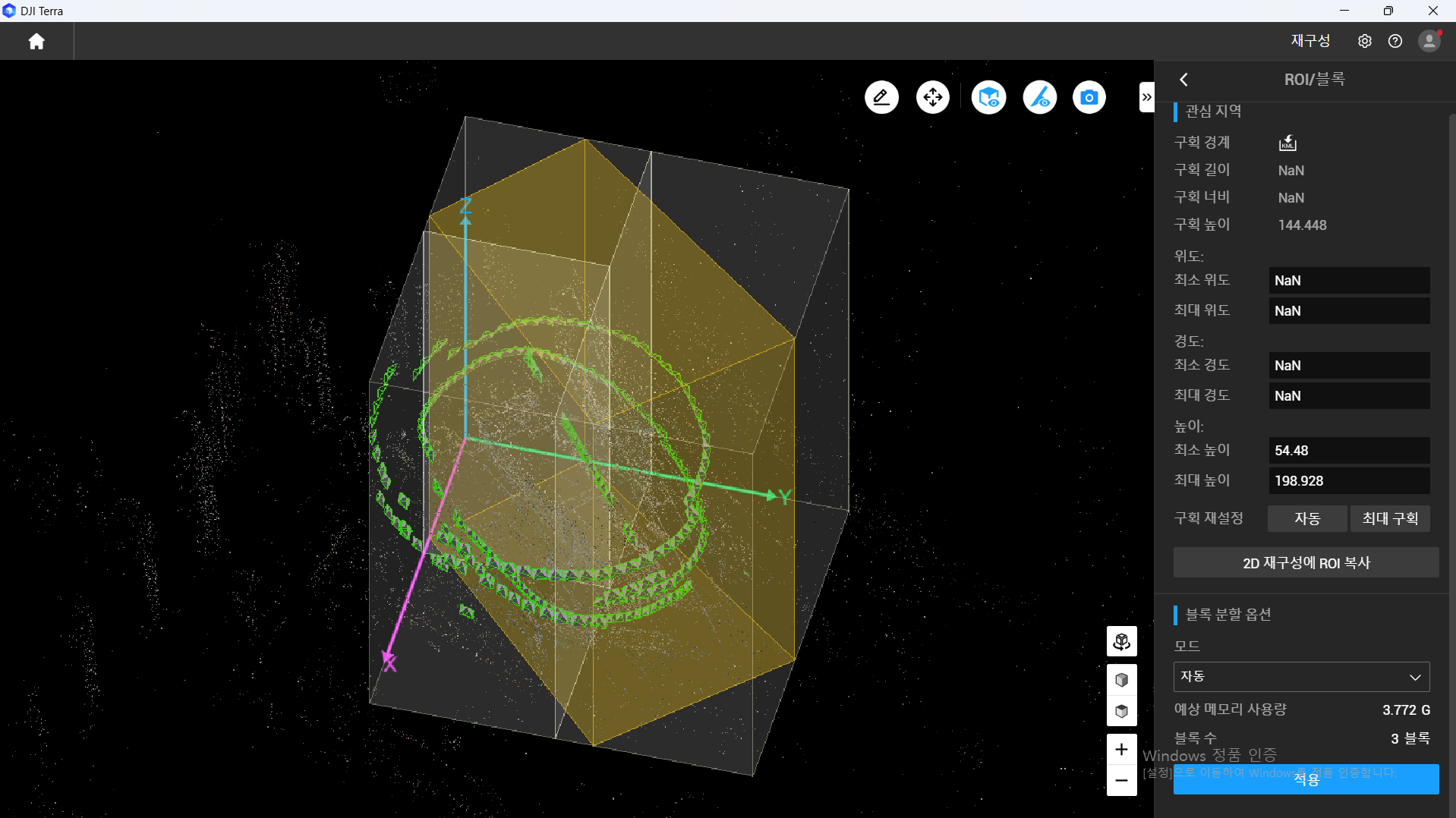

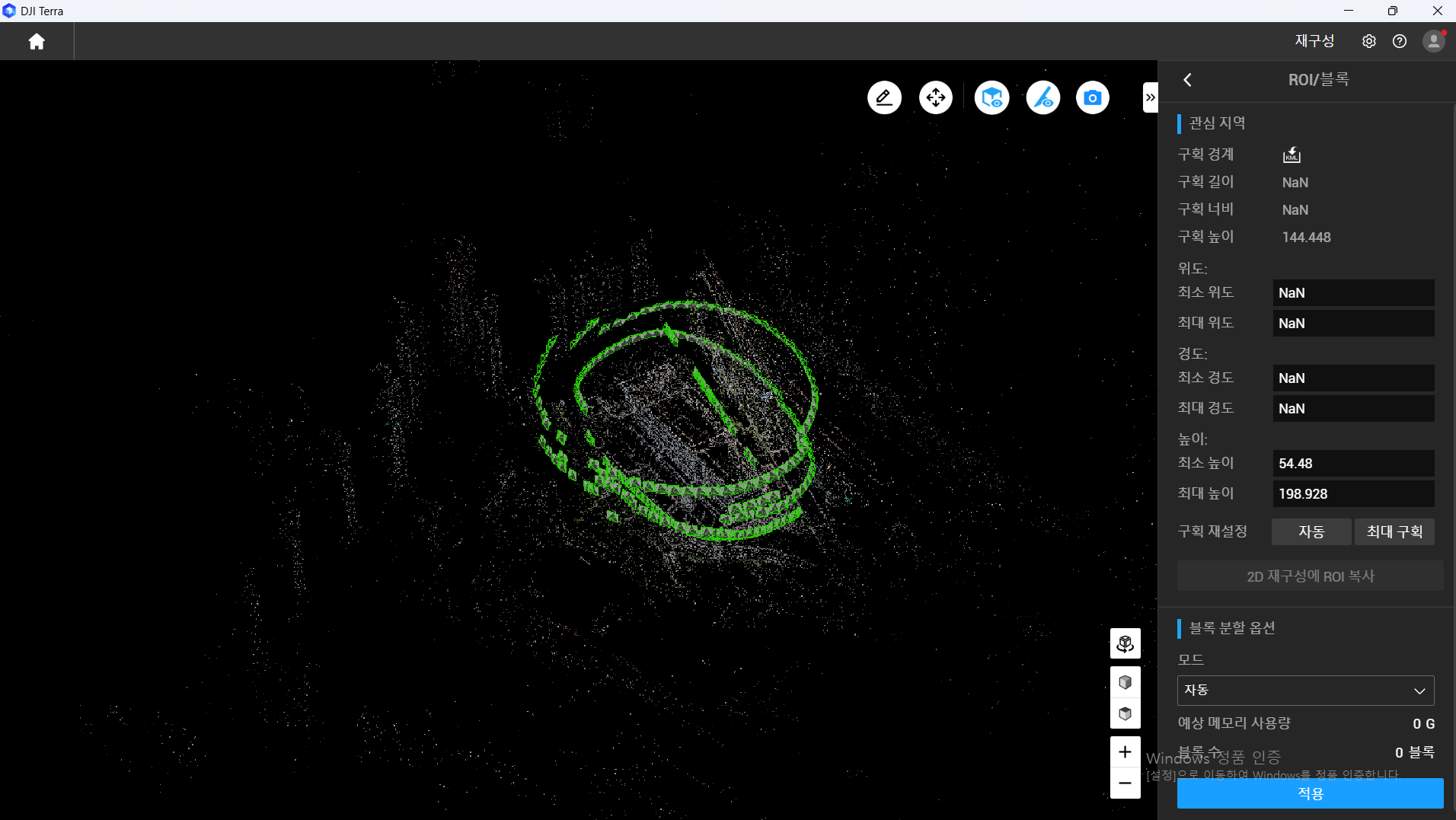

포인트 클라우드 생성: 소프트웨어를 이용하여 점군 데이터(Point Cloud) 생성

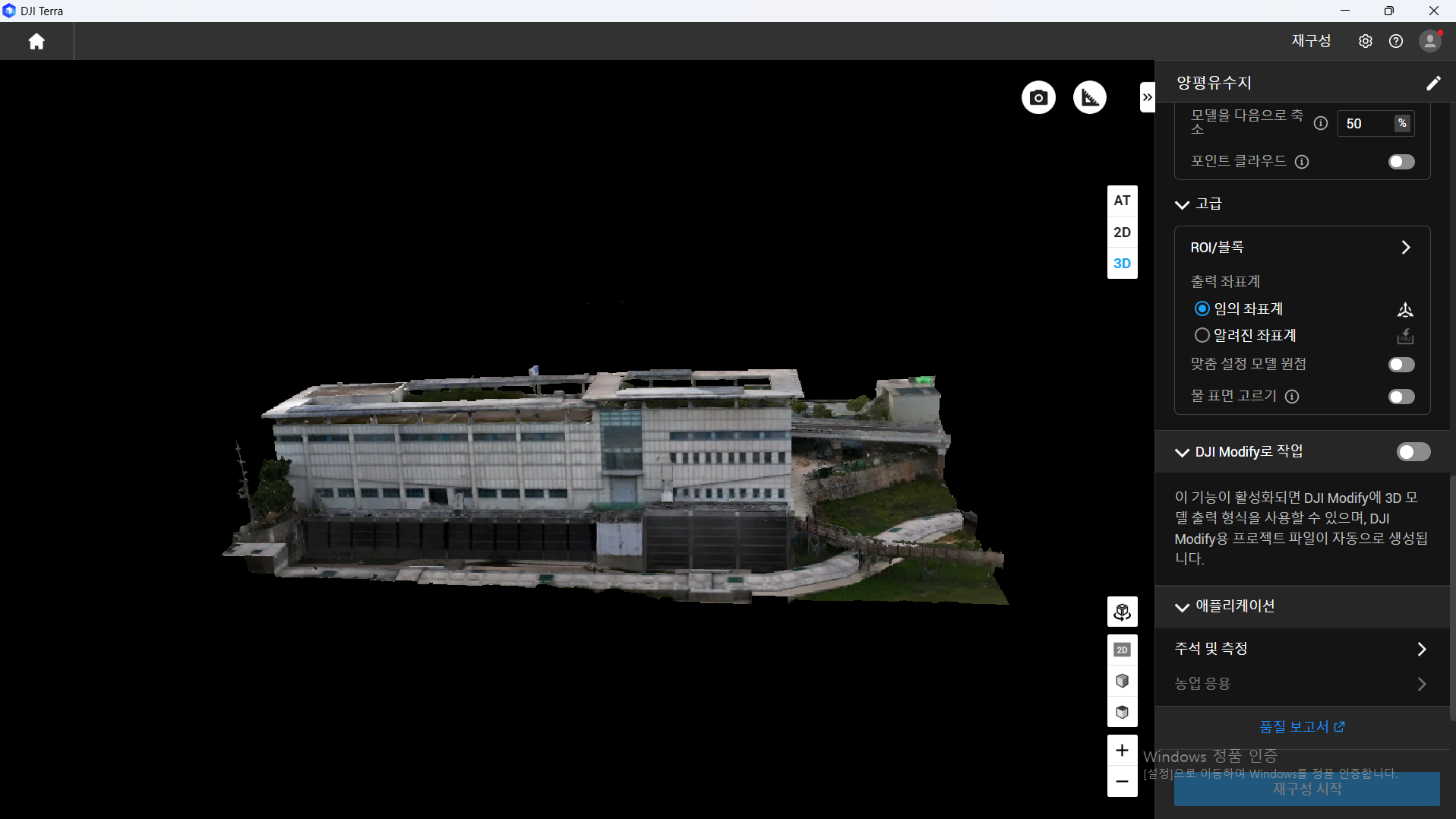

메시(Mesh) 모델링: 포인트 클라우드를 기반으로 3D 표면(mesh) 생성

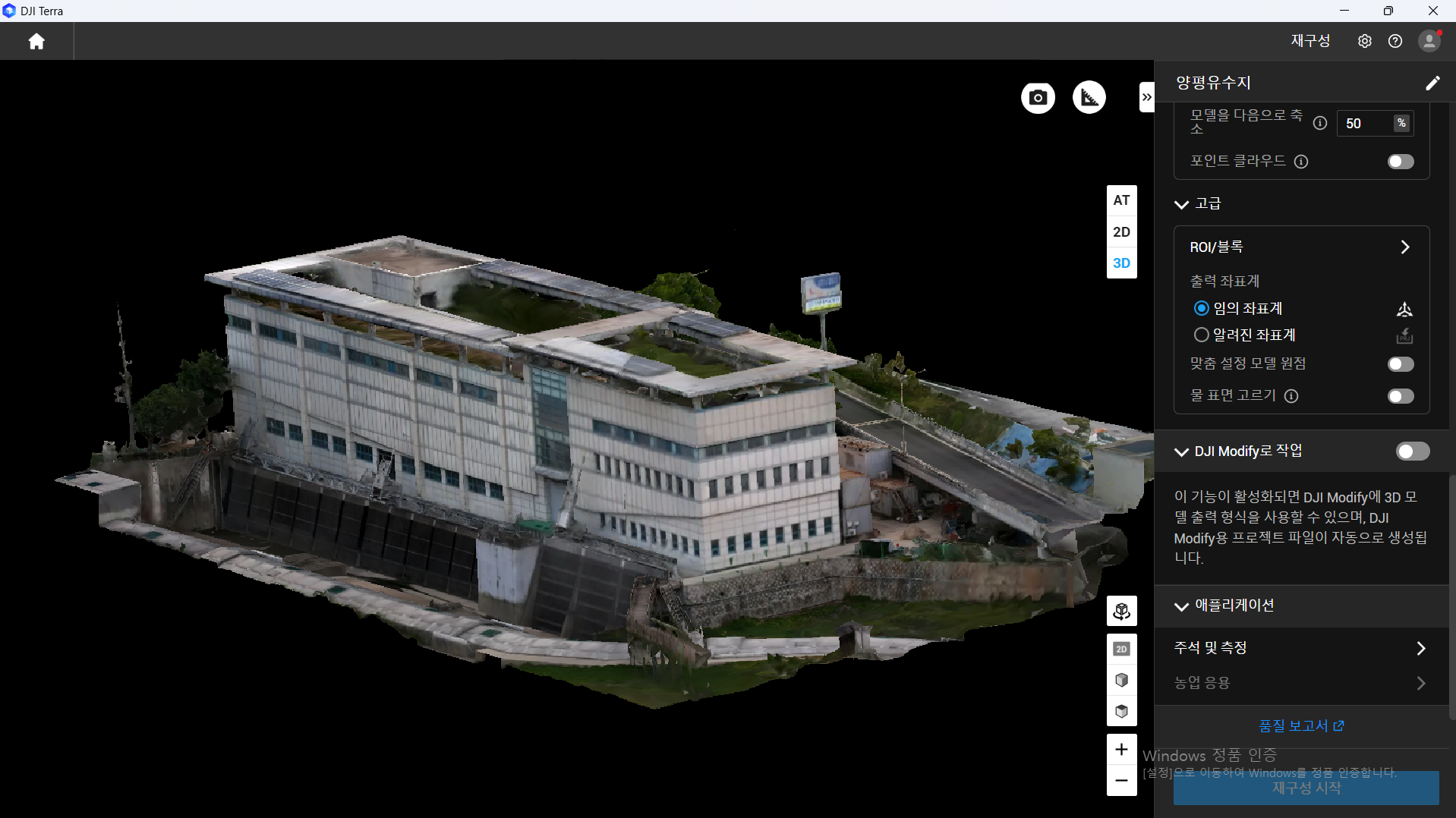

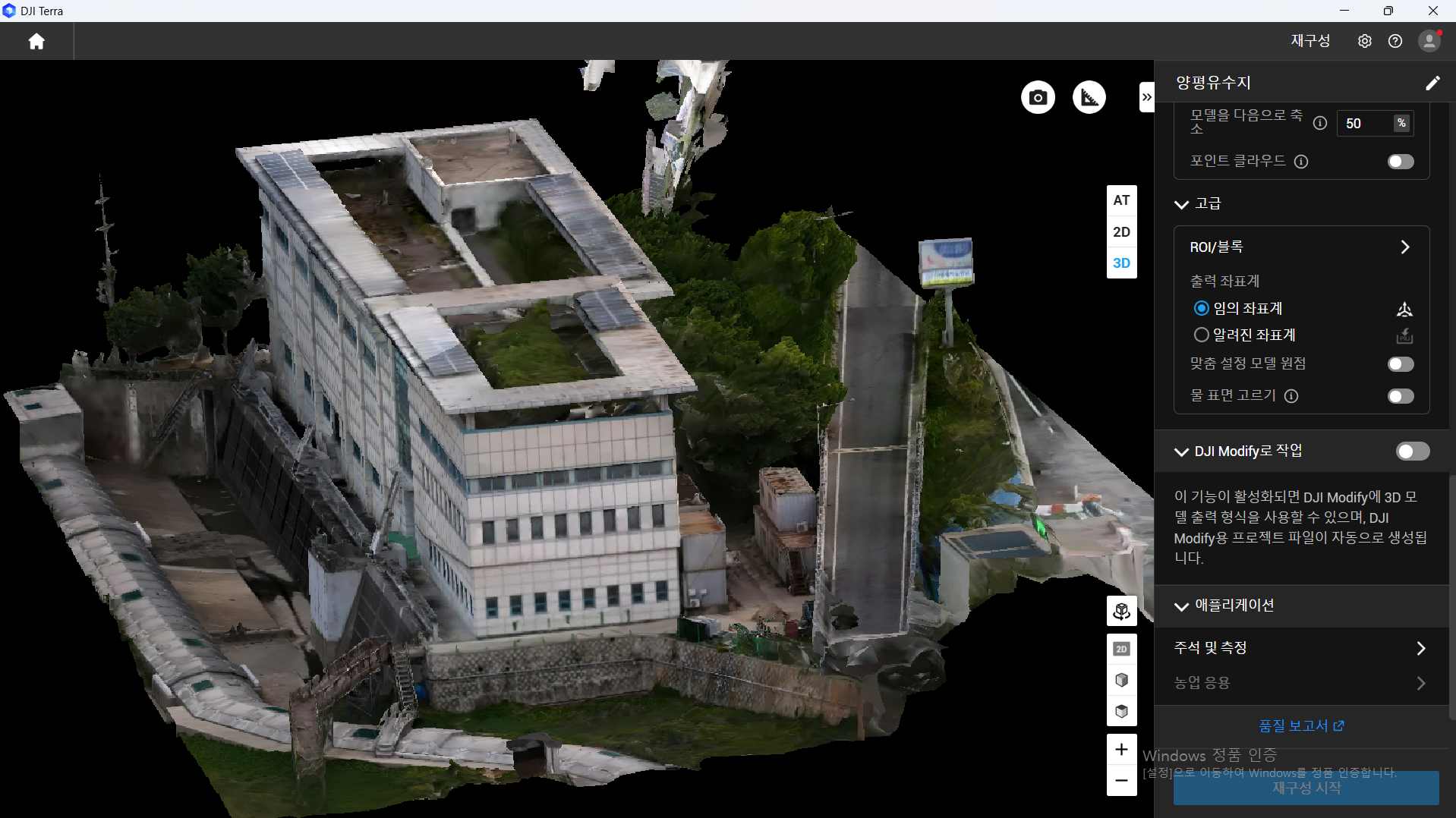

텍스처 매핑: 실제 촬영된 이미지 데이터를 적용하여 보다 사실적인 모델 구현
6. 3D 출력 및 활용
파일 변환: OBJ, FBX, STL 등의 파일 형식으로 내보내기
3D 프린팅: 건축 모형 제작 시 STL 형식으로 변환 후 3D 프린터로 출력
VR/AR 적용: 건물 모델을 VR/AR 환경에서 활용 가능하도록 최적화
디지털 트윈 구축: 실제 환경과 동일한 가상 모델 구축하여 건물 유지보수 및 시뮬레이션에 활용
7. 결론
드론을 활용한 3D 건물 모델링은 건설, 부동산, 도시 계획 등의 분야에서 효율성을 극대화하는 강력한 도구입니다. 촬영 계획부터 데이터 처리, 3D 출력까지의 전 과정을 철저히 관리하면 보다 정밀하고 활용도 높은 모델을 제작할 수 있습니다.
